Elasticsearch Data Streams 介绍

本文由 赵凯 和 金多安 共同完成，已收录至《Elastic Stack 实战手册》，欢迎和我们一起解锁开发者共创书籍，系统学习 Elasticsearch。

Data stream 的概念 ​

时序性数据 ​

时间序列数据（ time series data ）是在不同时间上收集到的数据，用于所描述现象随时间变化的情况。这类数据反映了某一事物、现象等，随时间的变化状态或程度。

总的来说，这类数据主要基于时间特性明显，随着时间的流逝，往往过去时间的数据没有现在时间的重要或者敏感。

对于 Elastisearch 处理时序性数据，有人总结了主要有以下特点：

  • 由时间戳 + 数据组成。基于时间的事件，可以是服务器日志或者社交媒体流。

  • 通常搜索最近事件，旧文件变得不太重要。

  • 索引的使用主要基于时间，但是数据并不一定随着时间均衡分布。

  • 时序性数据一旦存入后很少修改。

  • 时序性数据随着时间的增加，数据量会很大。

Elastisearch 在时序性数据的使用中，往往会有以下的缺点：

  • 索引随着时间增加而数目较多。

  • 索引大小无法均衡。

  • 管理索引成本较高，需要维护 merge 合并删除等一系列任务。

  • 节点资源与冷热数据分布不匹配。

在这样的一个场景下，数据流 Data stream 应运而生。

Data stream （数据流）是 Elastic Stack 7.9 的一个新的功能。Data stream 可以跨多个索引存储只追加时序性数据，同时为查询写入等请求提供唯一的一个命名资源。Data stream 非常适合日志，事件，指标以及其他持续生成的数据。

简单来说，Data stream 根据模板生成存储数据的后备索引，然后自动将搜索或者索引请求路由到存储流数据的后备索引。而这些后备索引则根据索引生命周期管理（ ILM ）来自动管理。

例如，你可以使用 ILM 自动将较旧的后备索引移动到较便宜的硬件上（冷热数据处理），根据索引大小自动 Rollover 出新的后备索引，或者删除到时间限制的索引。

在一定程度上，Data stream 的管理优势是利用了 ILM 的特性。但是 ILM 在普通场景下需要根据索引的别名（ alias ）逐个设置，而 Data stream 则是抛弃了 alias 的限制，可以直接批量化设置相似名称的索引，大大增加了 ILM 的使用范围。

Data stream 的组成 ​

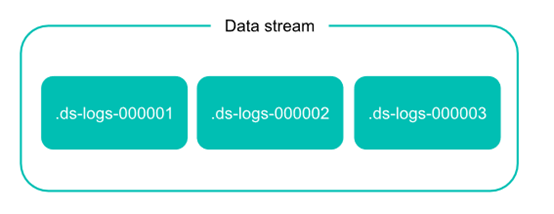

数据流在 Elasticsearch 集群中由一个或多个隐藏的、自动生成的后备索引组成。

在实际的 Elasticsearch 操作中，数据流依靠索引模板来设定数据流实体的后备索引。

  • 模板包含用于配置流的后备索引的映射和设置。

  • 同一个索引模板可用于多个数据流。

  • 不能删除数据流正在使用的索引模板。

每个索引到数据流的文档，必须包含一个 @timestamp 字段，映射为 date 或 date_nanos 字段类型。如果索引模板没有为 @timestamp 字段指定映射，Elasticsearch 将 @timestamp 映射为带有默认选项的日期字段。

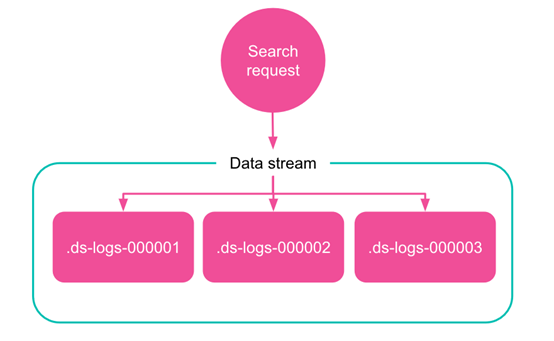

Data stream 的读请求主要如下图，数据流自动将请求路由到其所有后备索引。

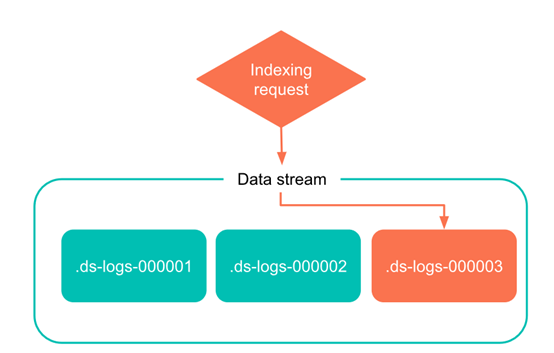

而对于写请求，数据流则将该请求自动转发给最新的后备索引。

对于写请求，有两点需要注意：

  • 不能将新文档添加到其他非最新后备索引，即使直接将请求发送到这些索引也不行。

  • 不能对正在写入的索引做 Clone/Close/Delete/Freeze/Shrink/Split 相关操作。

注：7.12版本可以 Close

Data stream 的特性 ​

生成 ​

每个 Data stream 的后备索引都有一个 generation 数，一个六位数，零填充的整数，从 000001 开始，用作该流的 rollover 的计数。

后备索引名主要依照以下格式：

.ds-<data-stream>-<generation>

Generation 越大，后备索引包含的数据越新。 例如，web-server-logs 数据流最新的 generation 为 34。该流的最新后备索引名为 .ds-web-server-logs-000034。

注意：某些操作（例如 shrink 或 restore ）可以更改后备索引的名称。 这些名称更改不会从其数据流中删除后备索引。

Rollover ​

在 Data stream 的使用中，rollover 是必不可少的条件。

创建数据流时，Elasticsearch 会自动为该 Data stream 根据 template 创建一个后备索引。 该索引还充当流的第一个写入索引。当满足一定条件时， rollover 会创建一个新的后备索引，该后备索引将成为 Data stream 的新写入索引。

当然 rollover 的条件设置主要依靠 ILM。 如果需要，你还可以手动将数据 rollover 。

追加 ​

由于时序性数据的特征，Data stream 的设计场景中，数据是只追加的，极少需要修改删除。如果实际需要修改删除，则可以考虑以下操作：

  • 对于数据流只能通过 update by query 或者 delete by query 操作，不能进行 update 或者 delete 文档。

  • 需要 delete 或者 update 文档，则直接对后备索引操作。

  • 需要经常删除或者修改文档的，请使用索引别名或者索引模板，不要对 Data stream 操作。

Data stream 的使用 ​

创建索引生命周期管理策略 ILM ​

索引生命周期管理策略 ILM 的主要配置细节见索引周期管理一章，此处主要做 hot 和 delete 阶段的设置，用于 rollover 的引用。

相关命令：

js
PUT /_ilm/policy/my-data-stream-policy
{
  "policy": {
    "phases": {
      "hot": {
        "actions": {
          "rollover": {
            "max_size": "25GB"
          }
        }
      },
      "delete": {
        "min_age": "30d",
        "actions": {
          "delete": {}
        }
      }
    }
  }
}

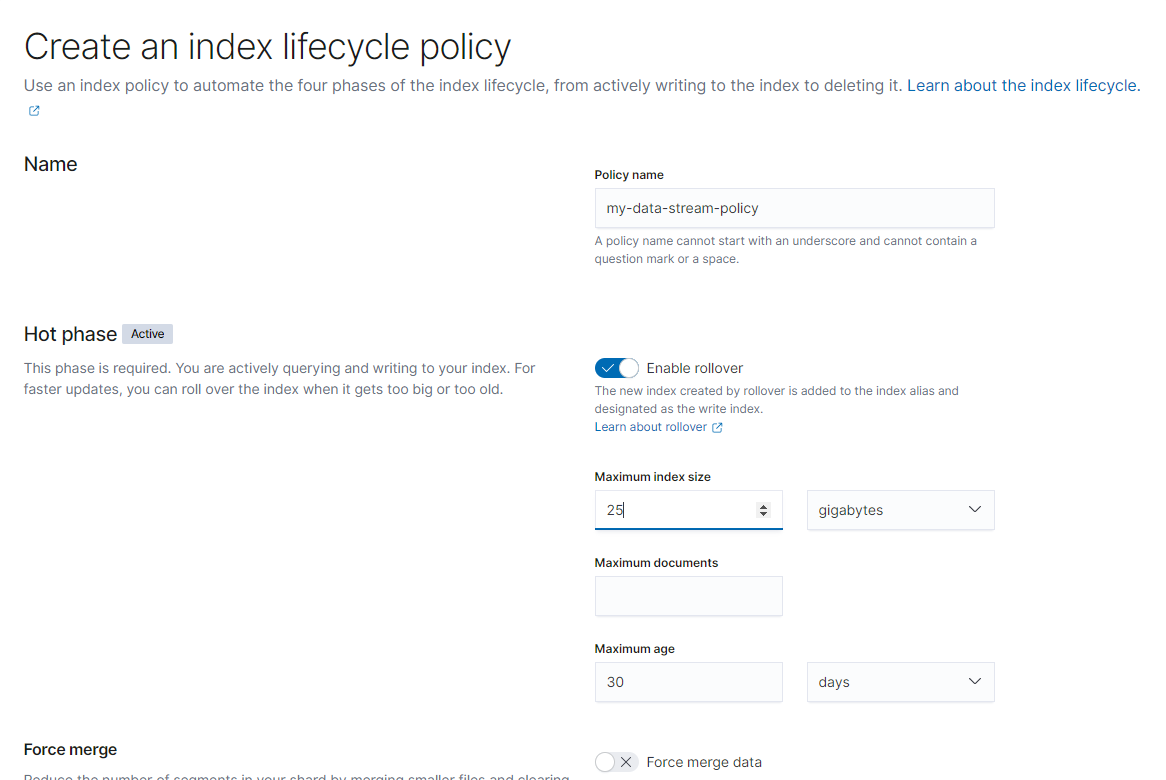

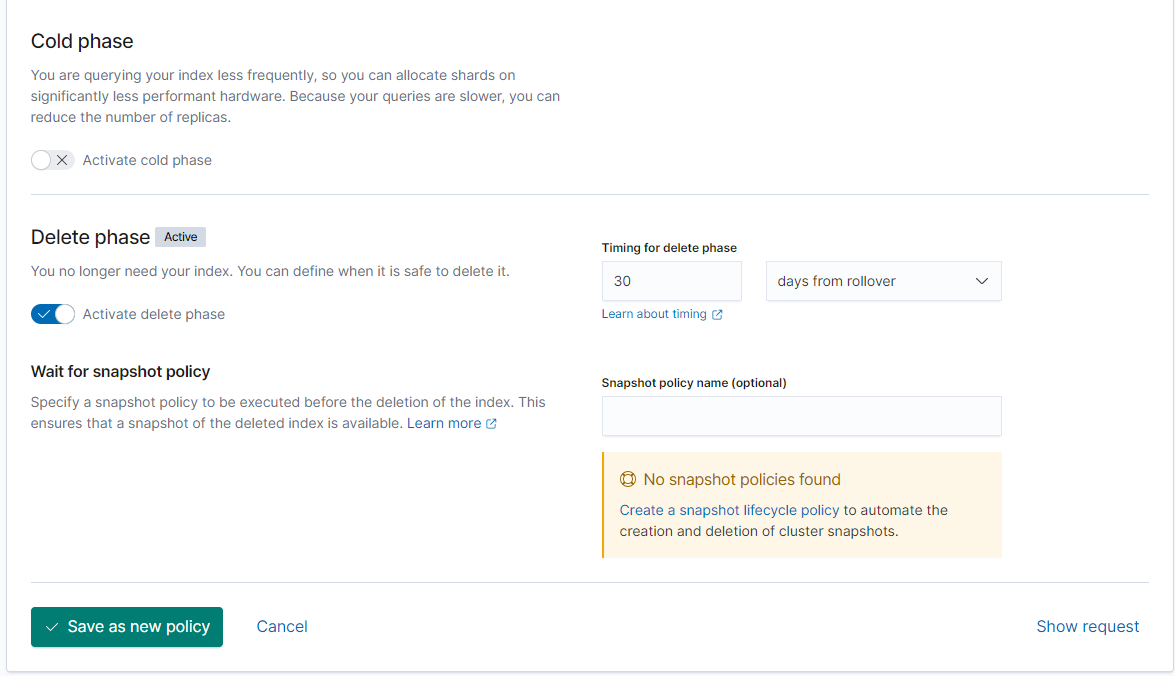

Kibana 图形界面： Stack Management -> Index Lifecycle Policies -> Create policy

注意：

  1. rollover 设置中，文档数和最大存在时间是相对敏感的配置参数，由于 Elasticsearch 并不是实时监控 ILM 的执行任务（默认十分钟），最终结果并不一定完全一致。

  2. ILM 任务判断中，max_size 判断的是主分片的大小，而不是整个索引的大小。

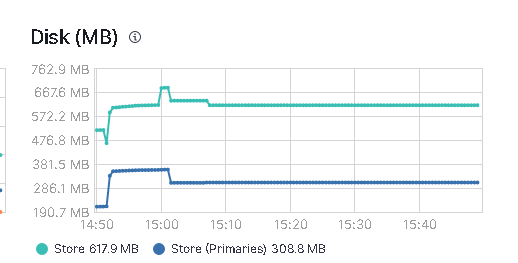

  3. 新版本下，max_size 的判断并不敏感，可能是因为索引的主分片 size 大小会被 merge 后收缩，需要有一定时间的观察。如下图。测试之下，200MB之下的 max_size 会失效。建议 max_size 设置参数不要太小。

创建索引模板 ​

索引模板是后备索引设置，以及 mapping 的主要配置来源，此处不展开延伸。主要设置 Data stream 相关的部分。

相关命令：

js
PUT /_index_template/my-data-stream-template
{
  "index_patterns": [ "my-data-stream*" ],
  "data_stream": { },
  "priority": 200,
  "template": {
    "settings": {
      "index.lifecycle.name": "my-data-stream-policy"
    }
  }
}

注意：

  1. 定义 data_stream 为一个空的 object ，这是必要的。

  2. Template 中使用了上一步创建的 ILM 策略 my-data-stream-policy。

此外，还需要注意两点：

  1. Elasticsearch 有一些内置索引模板如 metric-- 和 logs-- ，默认优先级 priority 是 100。如果有重名使用，则可以调高优先级，防止被默认的覆盖。

  2. 索引模板默认将 @timestamp 字段设置为 date 属性。

Kibana 界面:

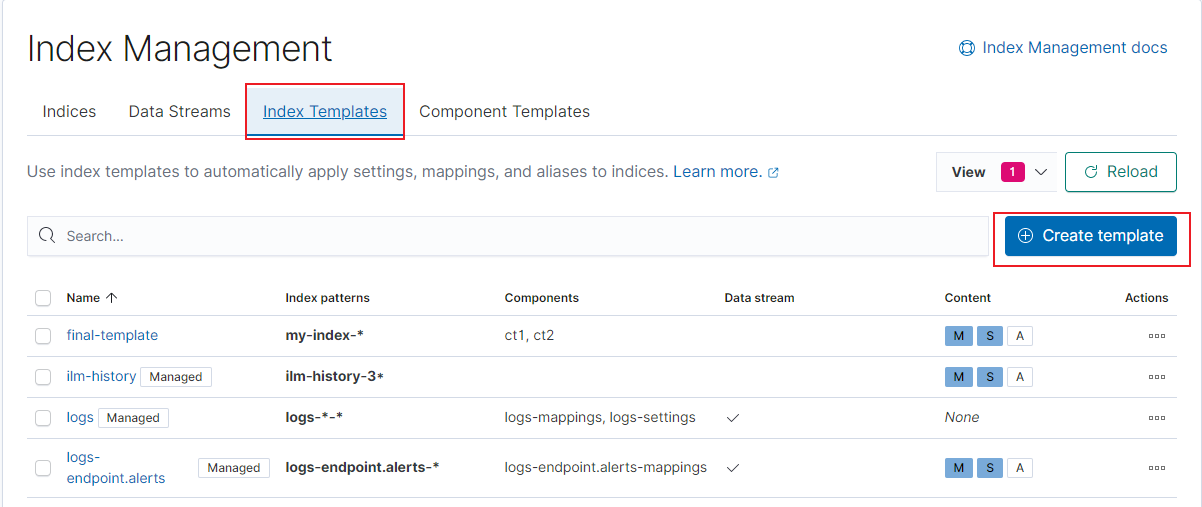

Stack Management -> Index Management -> Index Templates -> Create template

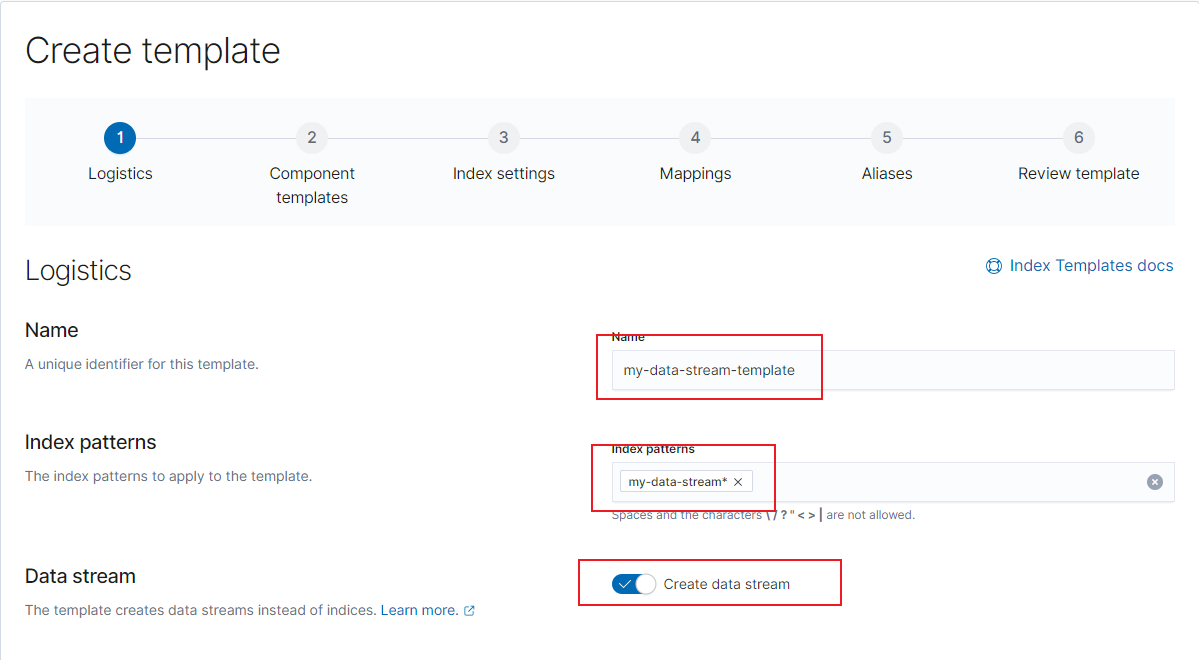

创建 template，不要创建旧版索引，并打开数据流标签

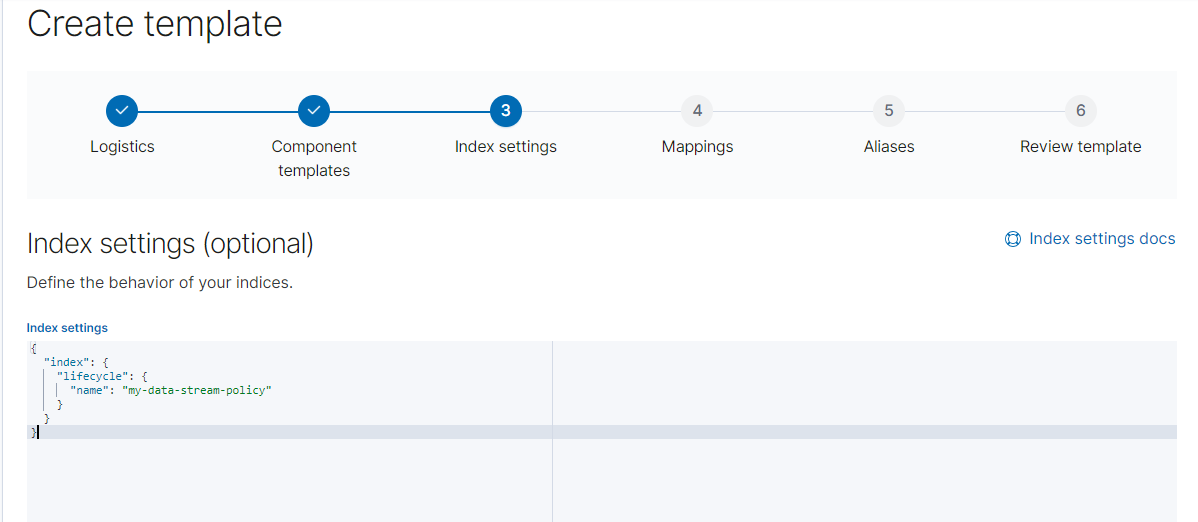

设置生命周期管理策略，其他设置此处省略，一直下一步至创建完成。

创建 Data stream ​

可以自动利用 template 的匹配模式新增文档创建：

js
POST /my-data-stream/_doc/
{
  "@timestamp": "2020-12-06T11:04:05.000Z",
  "user": {
    "id": "vlb44hny"
  },
  "message": "Login attempt failed"
}

Response:

json
{
  "_index" : ".ds-my-data-stream-000001",
  "_type" : "_doc",
  "_id" : "8ZadZXkBkhA9X9yUbI17",
  "_version" : 1,
  "result" : "created",
  "_shards" : {
    "total" : 2,
    "successful" : 1,
    "failed" : 0
  },
  "_seq_no" : 0,
  "_primary_term" : 1
}

也可以直接 PUT 创建一个空的 Data stream。

shell
PUT /_data_stream/my-data-stream

删除 ​

删除命令：

shell
DELETE /_data_stream/my-data-stream

删除数据流会将数据流的后备索引一起删除。

使用 Data stream ​

此处对数据流的操作主要以命令为主，Kibana 界面支持较少。

新增数据 ​

Data stream 在新增数据时是只追加的模式，因此在固定 id 和 bulk 的模式下，op_type 是指定 create 的。

如下面命令：

shell
POST my-data-stream/_create/1
{"@timestamp":"2020-12-07T11:06:07.000Z","test":1}

或者

shell
PUT /my-data-stream/_bulk?refresh
{"create":{ }}
{ "@timestamp": "2020-12-08T11:04:05.000Z", "user": { "id": "vlb44hny" }, "message": "Login attempt failed" }
{"create":{ }}
{ "@timestamp": "2020-12-08T11:06:07.000Z", "user": { "id": "8a4f500d" }, "message": "Login successful" }
{"create":{ }}
{ "@timestamp": "2020-12-09T11:07:08.000Z", "user": { "id": "l7gk7f82" }, "message": "Logout successful" }

如果并不指定，文档的 id，则可以使用默认的 _doc ，如下：

shell
POST my-data-stream/_doc/
{"@timestamp":"2020-12-07T11:06:07.000Z","test":1}

获取 Data stream 状态 ​

使用 Data stream stats API 查看 Data stream 的状态。

shell
GET /_data_stream/my-data-stream/_stats?human=true

Response:

shell
{
  "_shards" : {
    "total" : 4,
    "successful" : 2,
    "failed" : 0
  },
  "data_stream_count" : 1,
  "backing_indices" : 1,
  "total_store_size" : "5kb",
  "total_store_size_bytes" : 5151,
  "data_streams" : [
    {
      "data_stream" : "my-data-stream",
      "backing_indices" : 1,
      "store_size" : "5kb",
      "store_size_bytes" : 5151,
      "maximum_timestamp" : 1607252645000
    }
  ]
}

可见 my-data-stream 的大下和后备索引数量。

同时需要用 _ilm/explain 获取 Data stream 后备索引所在的 ILM 策略状态。

shell
GET my-data-stream/_ilm/explain

Response:

shell
{
  "indices" : {
    ".ds-my-data-stream-000001" : {
      "index" : ".ds-my-data-stream-000001",
      "managed" : true,
      "policy" : "my-data-stream-policy",
      "lifecycle_date_millis" : 1620907943375,
      "age" : "7.95s",
      "phase" : "hot",
      "phase_time_millis" : 1620907943567,
      "action" : "rollover",
      "action_time_millis" : 1620907943661,
      "step" : "check-rollover-ready",
      "step_time_millis" : 1620907943661,
      "phase_execution" : {
        "policy" : "my-data-stream-policy",
        "phase_definition" : {
          "min_age" : "0ms",
          "actions" : {
            "rollover" : {
              "max_size" : "25gb"
            }
          }
        },
        "version" : 1,
        "modified_date_in_millis" : 1620907939978
      }
    }
  }
}

上图可见，这个数据的 000001 索引主要处于 hot 阶段，策略名称是 logs 等信息。具体参数可见于 ILM 的相关定义。

手动 rollover Data stream ​

使用 rollover API，手动 rollover Data stream。

shell
POST my-data-stream/_rollover

Response:

shell
{
  "acknowledged" : true,
  "shards_acknowledged" : true,
  "old_index" : ".ds-my-data-stream-000001",
  "new_index" : ".ds-my-data-stream-000002",
  "rolled_over" : true,
  "dry_run" : false,
  "conditions" : { }
}

再 GET 相关 Data stream 状态，后备索引增加。

shell
GET /_data_stream/my-data-stream/

Response:

shell
{
  "data_streams" : [
    {
      "name" : "my-data-stream",
      "timestamp_field" : {
        "name" : "@timestamp"
      },
      "indices" : [
        {
          "index_name" : ".ds-my-data-stream-000001",
          "index_uuid" : "AJBi0g3fRyG8-1tiH2UD2Q"
        },
        {
          "index_name" : ".ds-my-data-stream-000002",
          "index_uuid" : "AgOLGMSBSYWb4X-ID8uwtg"
        }
      ],
      "generation" : 2,
      "status" : "GREEN",
      "template" : "my-data-stream-template",
      "ilm_policy" : "my-data-stream-policy",
      "hidden" : false
    }
  ]
}

Reindex Data stream ​

使用 reindex API 去复制数据到一个 Data stream。由于 Data stream 的只追加特性，在 op_type 中要选择为 create 。

shell
POST /_reindex
{
  "source": {
    "index": "test"
  },
  "dest": {
    "index": "my-data-stream",
    "op_type": "create"
  }
}

Response:

json
{
  "took" : 80,
  "timed_out" : false,
  "total" : 1,
  "updated" : 0,
  "created" : 1,
  "deleted" : 0,
  "batches" : 1,
  "version_conflicts" : 0,
  "noops" : 0,
  "retries" : {
    "bulk" : 0,
    "search" : 0
  },
  "throttled_millis" : 0,
  "requests_per_second" : -1.0,
  "throttled_until_millis" : 0,
  "failures" : [ ]
}

Delete/Update by query ​

针对 Data stream 只能 delete/update by query 。

相关命令：

shell
POST /my-data-stream/_update_by_query
{
  "query": {
    "match": {
      "user.id": "l7gk7f82"
    }
  },
  "script": {
    "source": "ctx._source.user.id = params.new_id",
    "params": {
      "new_id": "XgdX0NoX"
    }
  }
}

POST /my-data-stream/_delete_by_query
{
  "query": {
    "match": {
      "user.id": "vlb44hny"
    }
  }
}

Delete update 后备索引数据 ​

在后备索引删除或者修改，需要注意下面三个要素:

  • 文档 id。

  • 文档所在的后备索引。

  • 如果是修改文档，则需要其 _seq_no 和 _primary_term 两个参数。

主要操作如下：

先获取文档所需的要素信息，设置 seq_no_primary_term 为 true。

shell
GET /my-data-stream/_search
{
  "seq_no_primary_term": true,
  "query": {
    "match": {
      "message": "Login attempt failed"
    }
  }
}

获得结果

shell
{
  "took" : 621,
  "timed_out" : false,
  "_shards" : {
    "total" : 2,
    "successful" : 2,
    "skipped" : 0,
    "failed" : 0
  },
  "hits" : {
    "total" : {
      "value" : 1,
      "relation" : "eq"
    },
    "max_score" : 0.8630463,
    "hits" : [
      {
        "_index" : ".ds-my-data-stream-000001",
        "_type" : "_doc",
        "_id" : "9ZakZXkBkhA9X9yUZo2P",
        "_seq_no" : 0,
        "_primary_term" : 1,
        "_score" : 0.8630463,
        "_source" : {
          "@timestamp" : "2020-12-06T11:04:05.000Z",
          "user" : {
            "id" : "vlb44hny"
          },
          "message" : "Login attempt failed"
        }
      }
    ]
  }
}

然后修改命令：

shell
PUT /.ds-my-data-stream-000001/_doc/9ZakZXkBkhA9X9yUZo2P?if_seq_no=0&if_primary_term=1
{
  "@timestamp": "2020-12-07T11:06:07.000Z",
  "test": 4
}

Response:

shell
{
  "_index" : ".ds-my-data-stream-000001",
  "_type" : "_doc",
  "_id" : "9ZakZXkBkhA9X9yUZo2P",
  "_version" : 2,
  "result" : "updated",
  "_shards" : {
    "total" : 2,
    "successful" : 1,
    "failed" : 0
  },
  "_seq_no" : 1,
  "_primary_term" : 1
}

或者删除命令：

shell
DELETE  /.ds-logs-1-1-000002/_doc/3

关于修改 Data stream 的 mapping 和 setting ​

Data stream 的 setting 和 mapping 修改主要还是基于 Elasticsearch 默认的修改规则。总结一下，主要有以下几点：

  • 新增字段不影响。
  • 已存在的配置不可更改。
  • 修改的 template 只能应用于未来新增的索引。

因此，如果需要修改不可更改的配置，可以考虑 reindex 或者修改 template 后手工 Rollover Data stream。

关于 Data tiers ​

Data tiers 也称数据层，是一个在 7.10 版本的一个新概念。

Data tiers 主要的一个特点是将节点角色（ node roles ）与索引生命周期所需要的节点属性（ attribute ）结合，直接可以在制定 Elasticsearch 节点角色时配置，不需要再去设置 attribute 。Data tiers 的概念也是对时序性数据分层管理的优化配置。

Data tiers 的数据节点默认是都配置的，即 data_content/data_hot/data_warm/data_cold（ chsw ）都具备。

Tiers 的定义 ​

  • Content tier

    Content tier 节点存储的数据，往往定义为与时序性数据相反的常态化数据，比如商品种类这种随着时间推移保持相对不变。这种数据并不能根据冷热数据性质分层存储。

    此类数据有以下特点：

    • Content tier 节点通常需要较高的计算性能，要求处理能力比 IO 吞吐能力高，需要处理复杂的搜索和聚合并快速返回结果。

    • 对数据内容的获取，即文档内容本身获取比时序性数据要少。

    • 这类数据索引需要配置为一个或多个副本。

  • Hot tier

    Hot tier，热层是时间序列数据的 Elasticsearch 入口点，最新存储的时间序列数据。Hot tier 的数据也是会被查询最多的数据。因此热层中的节点在读取和写入时都需要快速，这需要更多的硬件资源和更快的存储（ SSD）。属于数据流 （ Data stream ）的新索引会自动分配给热层。

  • Warm tier

    即温层，一旦查询时间序列数据的频率低于 hot tier 中最近索引的数据，便可以将其移至 warm tier 。 warm tier 通常保存最近几周的数据。 仍然允许进行更新，但可能很少。通常，warm tier 中的节点不需要像 hot tier 中的节点一样快。

  • Cold tier

    冷层的数据一般查询频率非常低，且不会被更新。 但是 cold tier 仍然是响应查询层。 随着数据过渡到 cold tier，可以对其进行压缩和去副本。Cold tier节点的机器配置可以相对较低。

tier_preference ​

index.routing.allocation.include._tier_preference 是 Data tiers 的主要配置方式，在分片数据的时候使用 tier_preference 指定数据节点的分配。

tier_preference 的设置会有三种情况：

  1. 创建正常索引时，默认情况下，Elasticsearch 将 index.routing.allocation.include._tier_preference 设置为 data_content ，以将索引分片自动分配给内容层。

  2. 创建数据流时，Elasticsearch 会将后备索引的 index.routing.allocation.include._tier_preference 设置为 data_hot，以自动将索引分片分配给热层。

  3. 显式设置 index.routing.allocation.include._tier_preference，选择索引需要的数据节点。 如果将层首选项设置为 null，则 Elasticsearch 在分配期间将忽略数据层角色，依照其它参数分配。

相关的图形和命令配置如下：

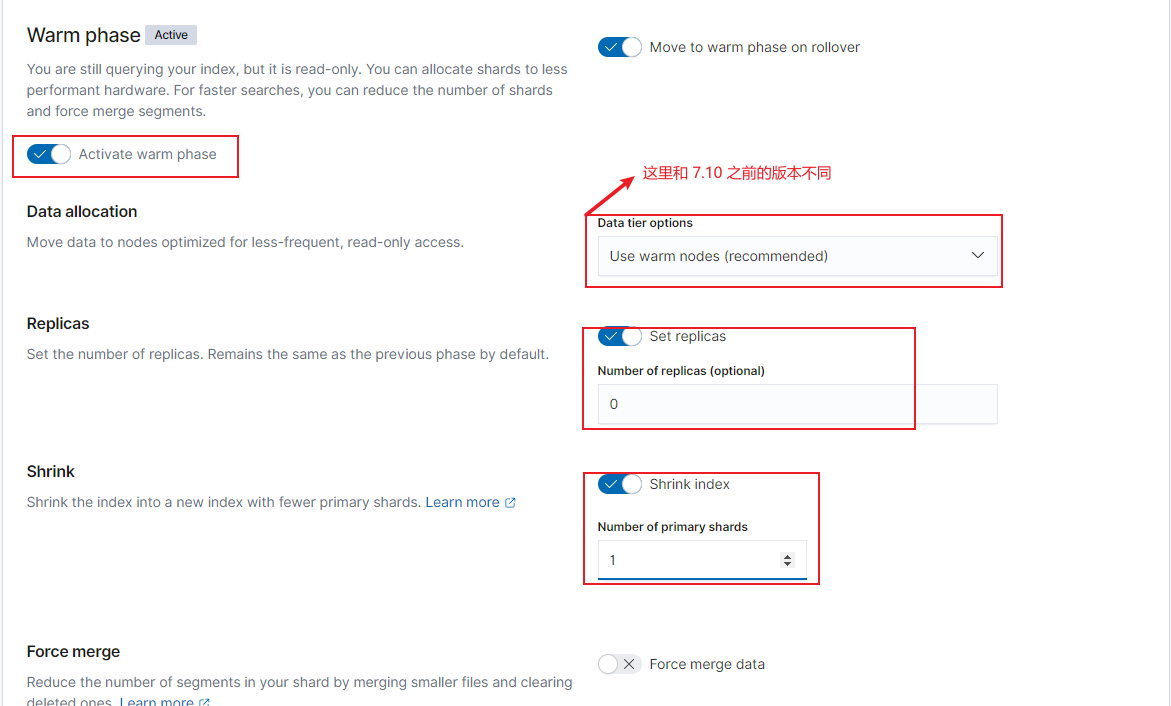

上图时在索引生命周期管理中选择 Data tiers节点。

shell
PUT _index_template/template_demo
{
  "index_patterns": ["demo-*"],
  "data_stream": {},
  "priority": 200,
  "template": {
    "settings": {
      "number_of_shards": 2,
      "index.lifecycle.name": "demo",
      "index.routing.allocation.include._tier_preference": "data_hot"
    }
  }
}

上面命令中设置索引模板匹配 demo-* 的索引的分配策略为 "index.routing.allocation.include._tier_preference":"data_hot"
